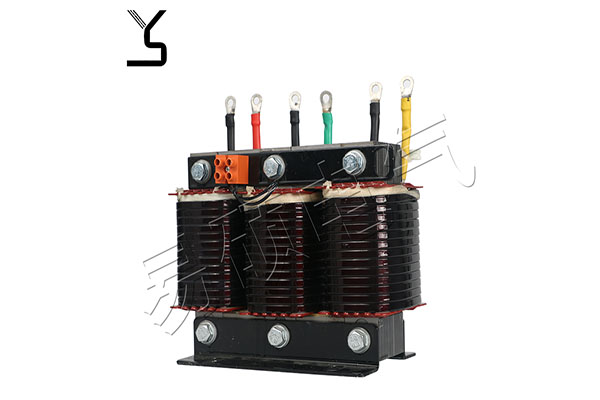

干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯,當低壓電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其他電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數,并能有效地抑制合閘涌流及操作過電壓,有效地保護了電容器。

1、該電抗器分為三相和單相兩種,均為鐵心干式。

2、鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔以保證電抗氣隙在運行過程中不發生變化。

3、線圈采用F級漆包扁銅線繞制,排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。

4、電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

5、電抗器芯柱部分緊固件采用無磁性材料,確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

6、外露部件均采取了防腐蝕處理,引I出端子采用冷壓銅管端子。

7、該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

干式鐵芯串聯電抗器使用條件

1、海拔高度不超過1000米。

2、運行環境溫度-25℃ ~ +45℃，相對濕度不超過90%。

3、周圍無有害氣體,無易燃易爆物品。

4、周圍環境應有良好的通風條件,如裝在柜內，應加裝通風設備。

干式鐵芯串聯電抗器技術性能參數

1、可用于400V、660V系統。

2、電抗率的種類:1%、6%、7%、12%、13%、14%、

3、額定絕緣水平3kV/min。

4、電抗器各部位的溫升限值:鐵芯不超過85K，電圈溫升不超過95K。

5、電抗器噪聲不大于45dB

6、電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7、電抗值線性度:在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。

8、三相電抗器的任意兩相電抗值之差不大于±3%。

9、耐溫等級H級( 180℃)以上。
