APF有源電力濾波器的工作原理與功能作用

發布時間:2022-03-11 02:01:12 瀏覽量:986 返回上一頁

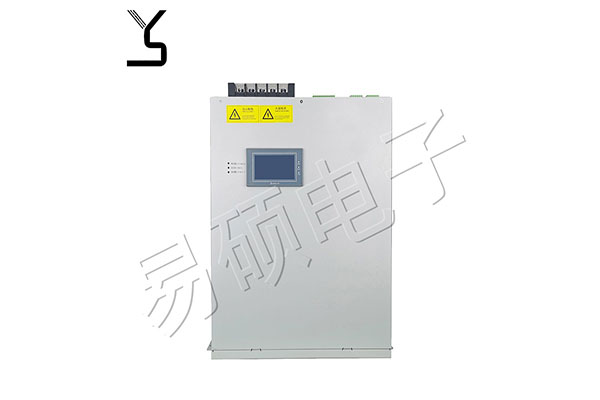

APF有源電力濾波器是一種諧波賠償裝配,能無效管理諧波的智能化的電能質量治理裝置。 通常與電網并聯,通過高精度采樣CT實時監測負載電流,經過一系列操作后轉換數字處理器可讀信號,PWM調制方式,控制諧波分量大小相等的核心智能電源模塊輸出,相位相反電流,達到消除諧波凈化電網的目的。小易給大伙介紹一下APF有源電力濾波器的一些相干的常識,方便大家在使用該設備時有所幫助。

APF有源電力濾波器的工作原理:


APF有源電力濾波器經由過程電流互感器檢測負載電流,并經由過程外部DSP計較,提掏出負載電流中的諧波成份,而后經由過程PWM信號發送給內部IGBT,控制逆變器產生一個和負載諧波電流大小相等,方向相反的諧波電流注入到電網中,達到濾波的目的。指令電流檢測電路的功能是從負載電流中分離出諧波電流和基波無功電流。電流的功能是補償在根據主電流產生電路的跟蹤控制電路,觸發脈沖被計算的主電路的各開關元件,經由所述脈沖驅動電路施加到主電路。這樣一個電源工作電流中只含有基波的有功分量,從而可以達到有效消除諧波與進行無功補償的目的。相同的原理,還用于補償非對稱三相電路的APF負序電流分量,它的工作原理如下:

APF有源電力濾波器與無源LC濾波器對比的優勢:

相對無源LC濾波器的只能被動吸取流動頻次與巨細的諧波而言,APF有源電力濾波器能夠經由過程采樣負載電流并舉行各次諧波和無功的分手,操縱并自動輸入電流的大小、頻率和相位,并且快速響應,抵消負載中相應電流,實現了動態跟蹤補償,而且可以既補諧波又補無功和不平衡。主要克服了LC濾波器等傳統的諧波進行抑制和無功經濟補償研究方法的缺點。

APF有源電力濾波器使用場所:

主要應用裝備變頻設備等類似負荷場合,裝備不穩定負荷場合,軌道交通,石油化工,海上石油,汽車制造,機械重工業,污水處理,礦山冶煉,市政工程,電信銀行,醫院,智能建筑,會議中心,游樂中心,水泥,電子,造紙,橡膠,半導體,鋼廠,有色金屬冶煉,電氣化等。

APF有源電力濾波器的作用:

1. 濾波電流諧波: 它能有效濾除負載電流中每次諧波的2ー25倍,使配電網干凈高效,滿足國家標準對配電網諧波的要求。 該產品是真正自適應跟蹤補償,能自動識別整體負荷變化和負荷諧波含量變化,快速跟蹤補償,80us 響應負荷變化,20ms 實現全跟蹤補償。

2,改善了系統失衡:完全消除系統,由于諧波引起的不平衡,在裝置許可的能力,補償可根據用戶系統基波負設置的情況下序和零序不平衡溫和組分和補償無功功率。確保有效的改善系統失衡的基礎上,諧波濾波功能。

3、抑制電網諧振:不會與電網企業發生諧振,而且我們在其容量許可范圍內還可以通過有效抑制電網公司自身的諧振。這是無源濾波裝置工作無法真正做到的。

浙江易碩電氣有限公司是專業從事低壓電力電容器,智能電容器,電抗器,無功補償控制器,無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力,以質量求發展”為宗旨,致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊,集研發、生產、銷售、服務于一體,專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業,主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來,我們堅持以“使產品智能化,使服務貼心化”為使命。易碩電氣本著對社會,對用戶高度的責任感,堅持走專業化道路,繼續創新超越,努力為我國智能電網電力自動化做出更大的貢獻。

浙江易碩電氣有限公司(專注于電力電容器,智能電容器等無功補償裝置研發與生產)

銷售熱線:18757773332

客服QQ:531787399


( 以上內容僅供參考,浙江易碩電氣有限公司有最終解釋權)

  更多精彩文章→SVG的無功補償原理
