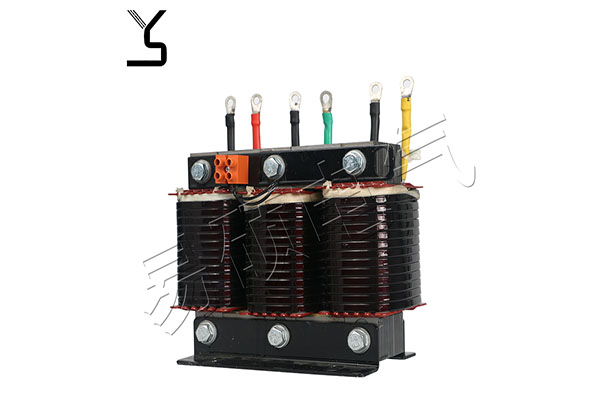

電抗器作為一種重要的電氣設備，在電力系統中得到了廣泛的應用。伴隨著電力系統的不斷發展，人們對電抗器的性能要求越來越高，在眾多的電力系統中，它的電抗值可根據實際需要進行調整和控制。反應器可分為交流電抗器和直流電抗器，交流電抗器起抗干擾作用，而直流電抗器起濾波作用。談到反應器，需要了解下反應器的電抗器的 K值，這事事關電抗器的選用，是有必要了解的。

1.如果系統中諧波含量很低，只考慮對合閘涌流進行限制時，可選用 K=(0.5~1)%。但是該電抗器對5次諧波電流放大嚴重，3次諧波放大較小。

2、系統中出現諧波時，應找出供電系統的本諧波含量，然后合理地確定系統 K值。為達到抑制諧波的目的，電抗率的配置應采用電容接入處的綜合諧波阻抗。

①系統電網背景諧波超過5次時，應配置電抗率(4.5~6)%;一般情況是：5次諧波最大，7次之，3次之少。所以在工程中， K=4.5%~6%的電抗器選擇較多，國際上也常用。

②設置6%電抗器，抑制5次諧波效果好，但可顯著放大3次諧波。其諧振點(204 HZ)遠離5次諧波的頻率(250 HZ)，而且裕量很大。

③配置4.5%的反應器對3次諧波放大不大，因此在抑制5次以上諧波的同時要兼顧減小3次諧波的放大，在這種情況下是適宜的。但是其共振點(235 HZ)和5次諧波的頻率間隔很小。

④在系統中，當背景諧波超過3倍時，應配置電抗率12%的電抗器。隨著近幾年非三次諧波源電力設備的不斷增加，使得系統中三次諧波不斷增加，這一現象尤其是冶金行業不容忽視。
