在專變供電中，功率因數是影響電費的一項重要指標，出現功率因數過低或過高會出現力調電費，就是罰款的意思。一般過補的情況很少，大多是欠補。為了消除不必要的無功罰款，電容補償則成為重要的干預手段。

電容補償的原理這里就不多介紹了，總之電力電容器的投切可以調節功率因數，不至于被罰款。無功補償控制器是實現電容投切的重要組成部分。

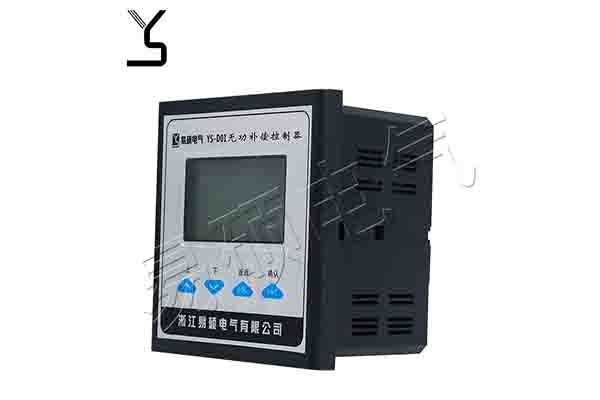

無功補償控制器由以下幾個部分組成：單片機、信號采集模塊、投切控制模塊、人機界面（按鍵、顯示屏）、存儲模塊、通訊模塊、時鐘模塊和電源模塊組成，結構圖如下。

工作流程：系統的電流電壓信號，通過信號采集處理模塊傳輸給單片機，單片機通過計算對比定值，發出指令給投切控制模塊，再通過投切機構實現對電容器的投切。

投切邏輯：采樣---計算功率因數----計算無功功率----目標功率因數----計算無功缺額----無閉鎖----無報警信息-----選擇投切容量----發出投切指令----完成投切動作

需要特別注意的是無功補償控制器標準（JB/T9663-2013 低壓無功功率自動補償控制器）規定了，電容控制器的最小正確動作電流Ismin為0.2A,互感器二次值為5A,換算過來就是一次負荷電流要達到取樣互感器額定電流的4%時方可正常工作。現實中很多生產廠家一般把靈敏度控制在0.1A，則控制器正常工作的電流為互感器額定值的2%。

新型的無功補償控制器為了防止投切震蕩，多采用無功功率來判定電容器的投切。根據功率因數和目標功率因數的差值來計算無功缺額，并采用模糊控制的方式選擇最適合容量的電容器組來投切。就是當系統判定需要投入10kvar時滿足要求，但是電容器組最小容量為20kvar,如果投入1組，功率因數則會超過切除門限值，此時控制器選擇不投入。當無功缺額為25kvar時，下面電容器組有40kvar，30kvar，20kvar時，控制器則會發出投入20kvar的指令。所以在采用模糊控制模式的控制器時電容器宜采用分級配置的方式，容量大小分開可實現補償。

關于閉鎖和報警的問題需要說明一下，閉鎖即自檢異常或出現過欠壓，欠流，過諧波等情況時，控制器閉鎖投入功能，并逐級切除已投電容。所以當投切異常時首先要檢查的就是告警信息，一般電容控制器的人機界面會有告警信息的指示，然后查看設置的定值是否正確。一般電流過小低于電容控制器的靈敏度后電容控制器無法正常工作，即使欠流保護未投入，也無法正常工作；當出現過欠壓，過諧波時則也無法投入電容器，需要檢查定值及接線的問題。
